每穴澆口尺寸一致性，確保型腔內模流穩定，且備品替換具重現性

每穴澆口截面積一致性，穩定填充塑量，解決溢膠或缺料問題

優化澆口內孔摩擦力，降低射壓、增加成型塡充射速

適合薄肉射出產品，澆口最小孔徑ø0.1

無放電碳化層，確保內孔徑尺寸，增加澆口使用壽命

減少澆口數量，節約材料

進澆口出口處直線部0.05mm以下，成品斷料區呈現凹陷

※ 對應薄肉產品，澆口最小尺寸為ø0.1
※ 孔徑真圓度公差為±5µ (精密型)
※ 孔徑同心圓公差為±5µ (精密型)
※ 出口處直線部0.01mm以下 (精密訂製型)
※ 表面粗糙度最佳可達Ra0.05µm以下 (精密訂製型)

1.CNC銑削加工 模流分析

優點說明

每穴因澆口尺寸、角度一致，各穴模流／填充速度具一致性

每穴塑料填量流量一致，確保成品射出重量密度具一致性

每穴澆口尺寸穩定，確保各穴射出壓力相同

澆口情況

每穴澆口尺寸一致性

每穴澆口熱流角度一致

每穴澆口出口無直線部

2. 放電加工 模流分析

狀況說明

每穴因澆口尺寸、角度不一致，各穴模流填充速度也不一致

每穴塑料填量流量不同，各穴容易發生缺料或溢膠不一問題

每穴澆口尺寸、角度及出口端殘留直部長短不一致，導致各穴射出壓力不相同

澆口情況

每穴澆口熱流澆度不一致

每穴澆口出口端具直線部且長短不一致

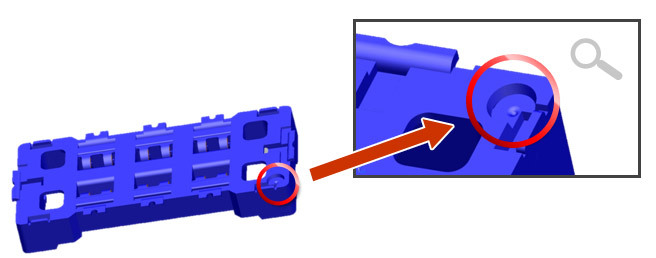

3. 差異局部放大
